LECTURE ET REALISATION DES PLANS ISOMETRIQUES Présentiel
Dernière mise à jour : 24/10/2025
Description
Modes de représentation d'une installation de tuyauterie
- Les plans de circulation
- Les plans en projection orthogonale
- Les représentations en perspective isométrique
Modes de représentation de la tuyauterie
- Plan général
- Perspective isométrique
Cotation d'un plan d'ensemble
Couleurs conventionnelles des tuyauteries rigides (NFX 08-100)
Représentation simplifiée des tuyauteries en projection Orthogonale

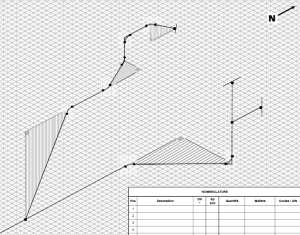

Exécution du tracé isométrique
- Principe
- Orientation
- Le parallélépipède rectangle
- Échelle
- Cotation
- Nomenclature
- Représentation simplifiée des tuyauteries en projetés isométriques
- Différentes représentations possibles
Objectifs de la formation
Connaitre la symbolisation principale des éléments de tuyauterie
Connaitre la lecture isométrique
Savoir réaliser un plan isométrique
Public visé
Tuyauteurs ou techniciens méthodes, voire monteurs
Prérequis
Absence de prérequis
Modalités pédagogiques
Méthode expositive, démonstrative
Exercices
Exercices
Moyens et supports pédagogiques
Support de présentation power point. Feuilles d'exercices. Livret de synthèse
Modalités d'évaluation et de suivi
- Auto-évaluation sur les objectifs du programme
- QCM, Exercices au cours de la formation
- Certificat de réalisation de l'action de formation
Délai d'accès: 72 heures
Compétences acquises à l'issue de la formation
- Préparer des éléments de tuyauterie
- Connaître les représentations en perspective isométrique
Profil du / des Formateur(s)
Consultant formateur externe habilité par l'Académie Ponticelli
Informations sur l'admission
Se rapprocher de votre correspondant des Ressources Humaines ou votre Responsable Hiérarchique
Informations sur l'accessibilité
Cette formation prend en compte les besoins des personnes en situation de handicap. Nous recommandons aux participants de se rapprocher du référent handicap, Jean-Luc FAVIER, pour discuter des aménagements nécessaires.
